Клемні колодки

Що таке клемні колодки

Клемні колодки (або клеммники) - поширене серед професійних електриків, засіб для з'єднання проводів. Клемна колодка - це більш надійна і практична альтернатива класичним скручування і спайці.

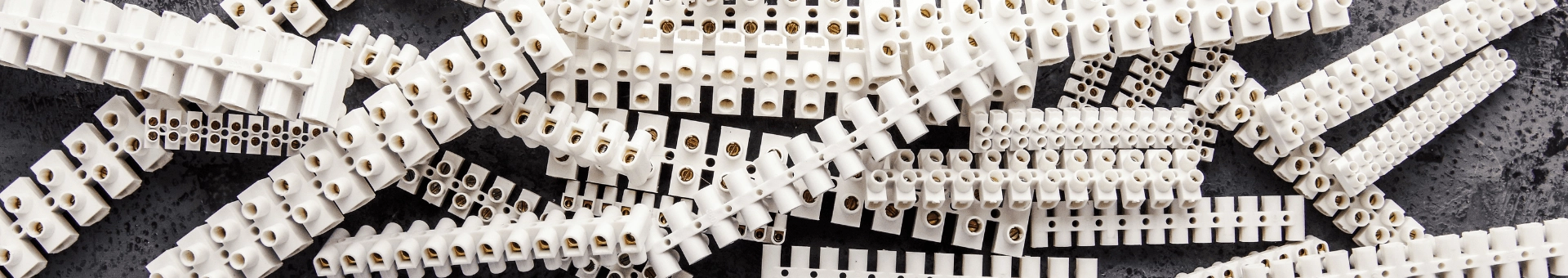

Клемна колодка являє собою пластиковий каркас, розрахований на 2 і більше проводів. Усередині каркаса знаходиться контактна пластина з електропровідного матеріалу, наприклад міді або алюмінію.

При монтажі електропроводів оголені кінці кабелю поміщаються всередину колодки і стикаються з контактною пластиною. Це забезпечує надійне і якісне з'єднання проводів. Приєднання проводів до колодки відбувається за допомогою електроізольованих затискачів.

Завдяки надійності і простоті монтажу клемники використовуються, як в побутових цілях (підключення електроприладів, заміна проводки), так і у виробничих (монтаж електрощитів і розподільних систем).

В даному розділі інтернет-магазину APRO ви можете купити клемні колодки оптом і в роздріб за вигідною ціною.

Різновиди клемних колодок

Клемні колодки розрізняються за кількома показниками: способу з'єднання, особливостям конструкції і методу розміщення. Розглянемо докладніше найпоширеніші різновиди.

Гвинтові

Де використовуються: розподільні шафи, внутрішня частина електроприладів.

Стандартна конфігурація клемника. Складові: діелектричний корпус і 2 гвинти, що дозволяють затискати оголені кінці кабелів. Гвинти вгвинчуються або в підставу, притискаючи дроти до контактної пластині, або в корпус трубку.

Пружинні

Де використовуються: освітлювальні мережі

Ще один популярний тип з'єднання. У процесі монтажу пружина з нержавіючої оцинкованої сталі притискає провід до контактної пластини. Пружинні клеммники діляться на одноразові і багаторазові. Для других характерна наявність важеля для звільнення дроти.

Нажимні (важільні)

Де використовуються: освітлювальні мережі, електропроводка

Відрізняються простотою монтажу і демонтажу. Для того щоб закріпити дріт в нажимном клемнику досить вставити оголений кінець всередину корпусу і натиснути на важіль, який надійно зафіксує кабель всередині колодки.

Бар'єрні

Об'єднують всі перераховані вище різновиди фіксації дроти. Характерна особливість бар'єрних клемників: наявність ізоляційних перегородок між сполуками. Таким чином бар'єрні колодки дають можливість попарно з'єднувати між собою до декількох десятків проводів.

Для DIN-рейок

Так само як попередній різновид розрізняються за типом фіксації проводів. Об'єднуюча риса таких клемників - це можливість здійснення монтажу на DIN-рейки.

Як використовувати клемні колодки

Процес з'єднання проводів за допомогою клемних колодок досить простий:

1. Зніміть ізоляцію з кінця кабелю. Залежно від типу фіксації довжина оголеною частини повинна становити 10 - 14 мм.
2. Зачистіть кінець кабелю лезом. Усуньте всі сліди ізоляції.
3. Розмістіть дроти паралельно один одному і закріпіть у відповідних осередках клемника.
